| 項 目 | 單位 | 設計值 |

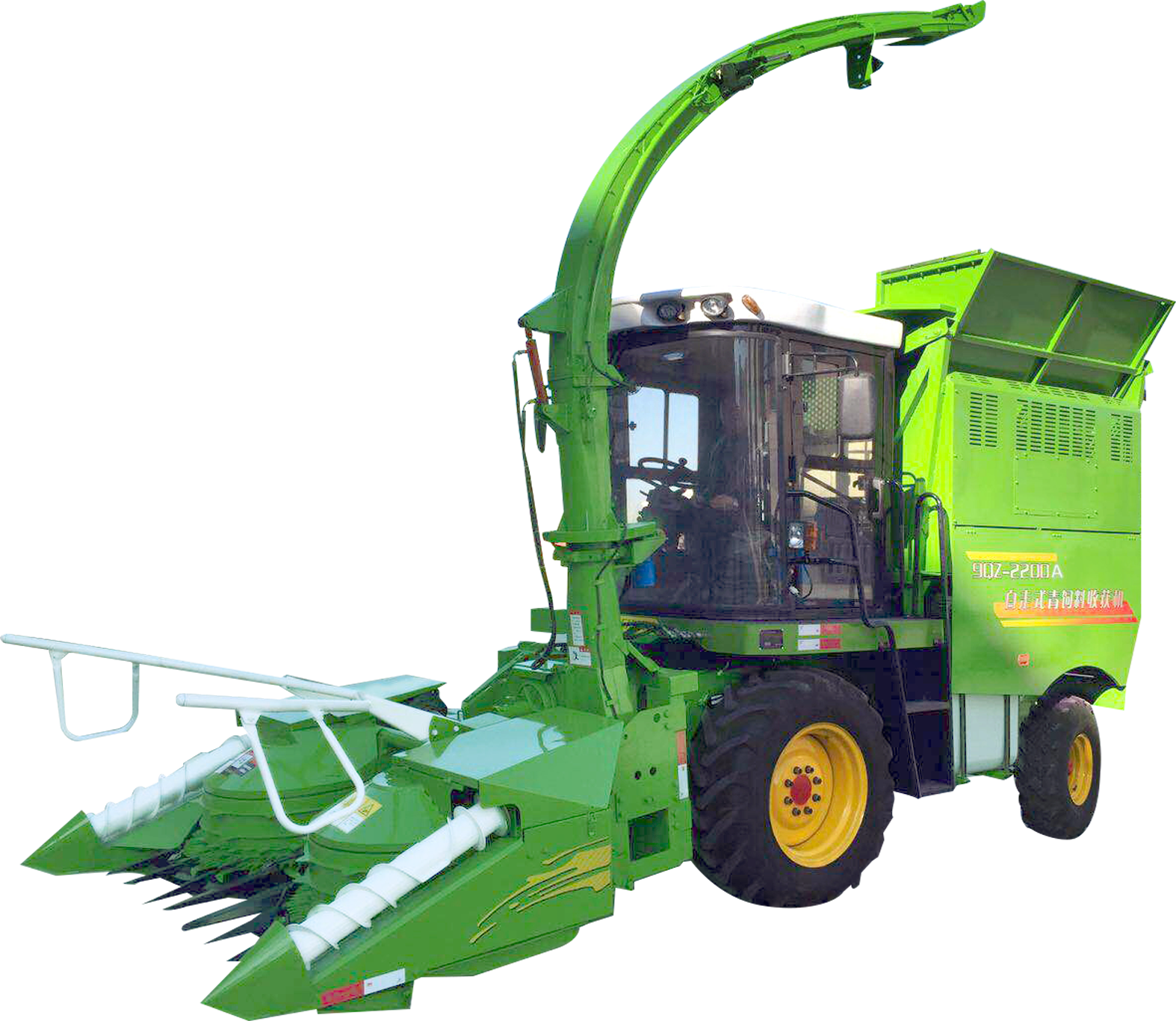

| 型號名稱 | / | 9QZ-2200A自走式青飼料收獲機 |
| 形式 | / | 自走式 |
| 工作狀態外形尺寸（長×寬×高） | mm | 6200×2450×4700 |
| 結構質量 | kg | 6110 |
| 配套動力范圍（牽引式、懸掛式) | kW | / |
| 配套發動機 | 型號規格 | / | WP4G160E331 |
| 額定功率（自走式、配有發動機的牽引式） | kW | 118 |
| 額定轉速（自走式、配有發動機的牽引式） | r/min | 2200 |
| 割幅 | mm | 2270 |
| 作物收集割臺型式 | / | 不對行割臺 |
| 割臺切割器型式 | / | 圓盤式割刀 |
| 喂入機構型式 | / | 喂入輥 |
| 喂入機構數量 | / | 4 |
| 秸稈切碎機構 | 型式 | / | 盤式 |
| 轉子直徑 | mm | 900 |
| 主軸額定轉速 | r/min | 1100 |
| 籽粒破碎機構型式 | / | 揉搓板式 |
| 最小離地間隙 | mm | 300 |
| 駕駛室型式(自走式） | / | 普通 |
| 變速方式(自走式） | / | 手動變速 |
| 驅動方式(自走式） | / | 液壓驅動 |
| 制動器型式(自走式） | / | 盤式 |
| 導向輪輪距（自走式） | mm | 1610 |
| 導向輪輪胎規格（自走式） | / | 10.0/70-15.3 |
| 驅動輪輪距（自走式） | mm | 1700 |
| 驅動輪輪胎規格（自走式） | / | 16.0/70R24 |
| 履帶寬度(自走式） | mm | / |
| 履帶接地長(自走式） | mm | / |
| 軌距(自走式） | mm | / |
| 軸距(自走式） | mm | 2340 |
| 作業速度范圍 | km/h | 2-6 |
| 拋送筒高度 | mm | 4700 |
| 拋送筒回轉角度 | （°） | 270 |
| 設計切段長度 | mm | 1檔4.4 2檔5.4 3檔6.5 4檔10.6(均為12片刀情況下) |
